5000套订单提前15天交付：4轴CNC加工中心+专用夹具实战

一次装夹完成钻孔与铣两端，批量加工效率提升方案详解

近期，我司顺利交付了一批5000套的精密零件批量订单。该订单源自前期几百件的样品打样——当时采用的工艺是先上车床进行车削加工，再上铣床进行铣削和钻孔。分序加工虽然满足了样品精度要求，但批量生产时效率瓶颈明显。客户对样品质量非常满意，随即下达了5000套的批量订单，交期紧、任务重。

面对5000套的批量需求，若沿用“先车后铣”的传统分序模式，意味着每件零件都要经历两次装夹、两次设备流转、多次人工上下料，不仅总加工时间长，而且工序间的等待和搬运会严重拉低整体产出效率。为突破这一瓶颈，我司工艺团队重新设计了加工方案，核心思路是：将所有需要后续加工的钻孔和铣端面工序，合并到一台4轴CNC加工中心上一次完成，并为此专门设计制作了一套专用夹具。

4轴CNC加工中心：实现钻孔与铣两端工序集成 分序加工的痛点在于：零件在车床上完成外形车削后，需要转到铣床上钻削孔位、铣削两端面。每一次更换设备，都要重新找正、校正、装夹，不仅占用额外工时，还容易引入累积定位误差。新方案中，我们利用4轴CNC加工中心的旋转轴能力，将钻孔和铣两端两道核心工序整合在一台设备上。通过优化刀路和加工顺序，工件一次装夹后，设备可自动完成端面铣削、各角度钻孔等一系列动作，无需中途拆卸。

相比传统三轴机床，4轴CNC加工中心增加了一个旋转轴，能够使工件在不同角度下进行铣削和钻孔，非常适合需要加工多个面或端面孔系的零件。本次订单中的零件恰好需要加工两端面和多个侧向孔，4轴联动一次装夹即可覆盖所有特征，有效避免了二次装夹带来的对刀误差和效率损失。

专用夹具：释放批量产能的关键

光有设备还不够，大批量生产中，装夹效率直接决定了设备利用率和单件工时。通用夹具每次只能装夹1-2个工件，且人工锁紧、找正耗费大量辅助时间。为配合4轴CNC加工中心的高效节拍，我司工程技术人员量身设计了专用夹具（Special Fixture）。

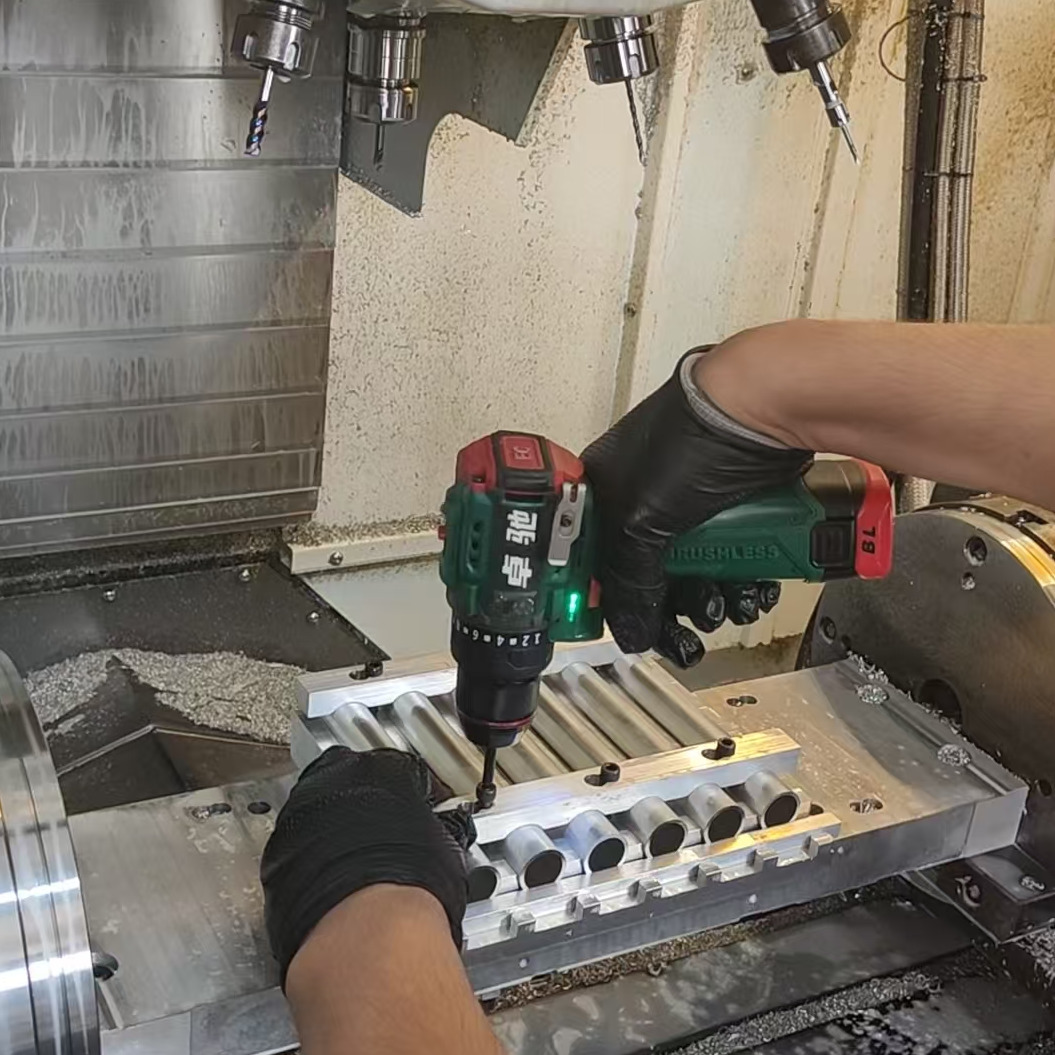

该专用夹具采用快速定位与压紧结构，一次可同时装夹6个工件，且定位精度稳定。夹具设计充分考虑了4轴旋转时的干涉问题和切削力方向，保证了在高速铣削和钻孔过程中的刚性。经实测，采用专用夹具后，单件平均辅助时间降低了60%以上，设备主轴运转率大幅提升。

效率数据：

比预定交期提前15天 新工艺组合——4轴CNC加工中心集成钻孔铣两端工序 + 专用夹具，在5000套批量生产中表现出色。原工艺预估生产周期为35天，实际仅用20天即完成全部加工任务，比客户要求的交期提前了15天。同时，因为减少了装夹次数，产品的尺寸一致性和位置度合格率相比样品阶段还有所提升。

这一成果不仅验证了工序集成对高效生产的推动作用，也再次证明：在面对批量订单时，合适的设备和定制化夹具比单纯增加机床数量更能带来成本与交期的双重优势。目前我司已将该工艺方案纳入标准化作业指导书，可为类似结构的零件提供更快速、更低成本的批量加工服务。
